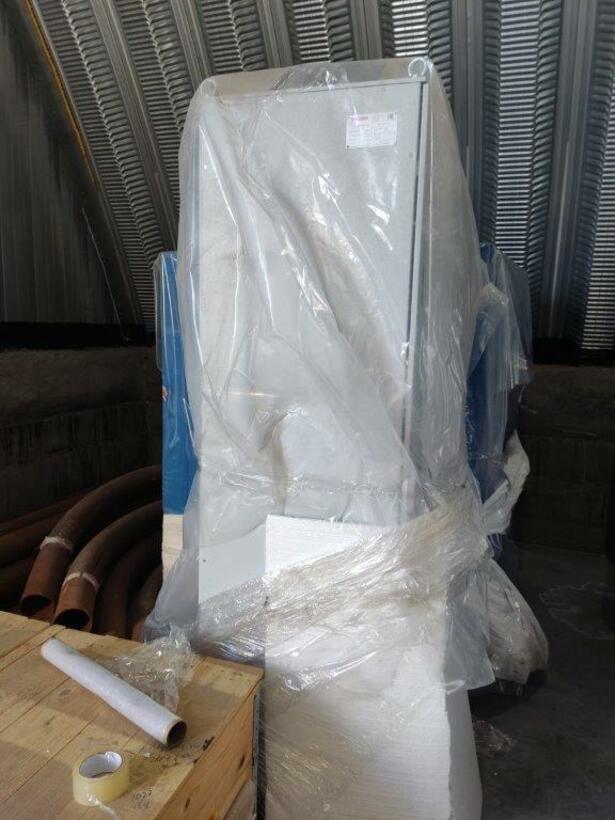

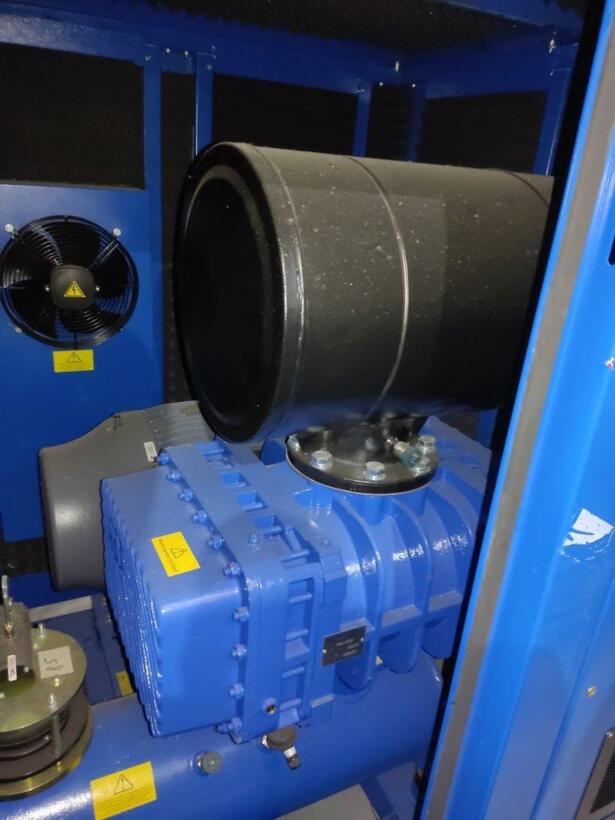

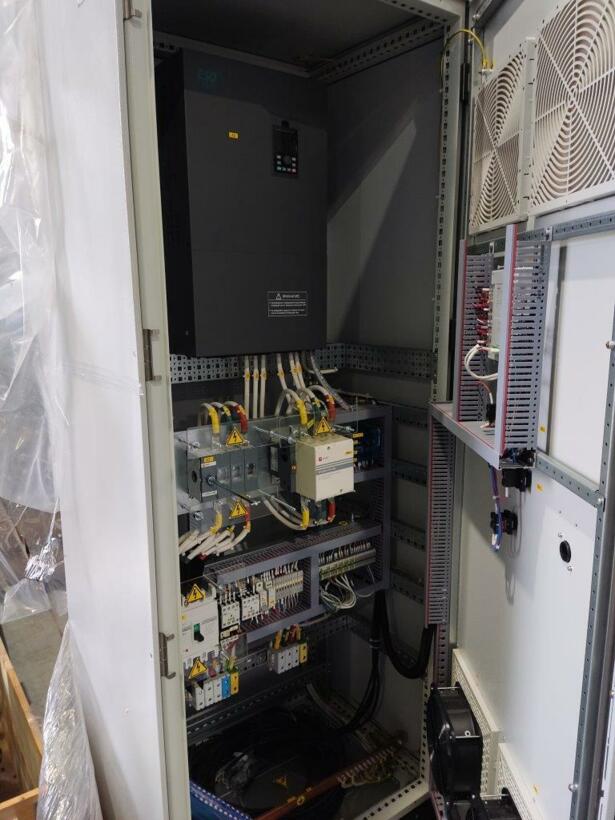

Пневмотранспортная установка ПТУ-МТ Год выпуска 2024г. Производитель: Мегатехника Промышленное Оборудование, РФ Комплектация: 1. Компрессорная установка ГР150МТ с дв. 75 кВт., с кожухом ПШКМ.4 под ЩУ, на базе блока типа Рутс. – 1шт. Производство Мегатехника, Россия. (общепромышленного исполнения) Стандартная комплектация компрессорной установки: - рама-глушитель с компрессорным блоком типа Рутс, - электродвигатель, - воздушный фильтр-глушитель на впуске, - индикатор засоренности фильтра, - ременная передача с защитным кожухом, - система автоматического натяжения ремня (кроме ГР250МТ и ГР300МТ) - обратный клапан, - предохранительный либо комбинированный предохранительно-пусковой клапан, - виброкомпенсатор на стороне нагнетания, - манометр для контроля рабочего давления, - руководство по эксплуатации, - паспорт изделия. Указанная модель компрессорной установки предназначена для нагнетания безмасляного воздуха для различных технологических нужд с избыточным давлением до 100 кПа (в зависимости от установленной мощности, настроек агрегата и противодавления в системе). 2. Щит управления ЩУ 75,0 кВт с контроллером и частотным преобразователем – 1 шт. Функции: - Плавный пуск электродвигателя; - Управление электропитанием привода (электродвигателя) воздуходувки; - Электропитание вентилятора, установленного в кожухе воздуходувки; - Контроль технологических параметров работы воздуходувки: 1) Давления воздуха на стороне нагнетания; 2) Уровня разряжения воздуха на выходе из фильтра (контроль засоренности фильтра); 3) Температуры воздуха на стороне нагнетания; - Аварийное отключение двигателя по сигналам с установленных в системе датчиков и при неисправности этих датчиков; - Запоминание кодов аварийных ситуаций с фиксацией даты и времени; - Контроль общего времени наработки, времени, оставшегося до замены масла, до замены фильтр-элемента; Возможна установка дополнительного интерфейса RS-485, RS-232 с поддержкой протоколов ОВЕН, Modbus RTU, Modbus ASCII, GateWay. 3. Затвор секторный (для дозированной подачи материала в пневмопровод) - 3 шт. - Продувной. Максимальное дифференциальное давление 0,7 бар. - Объем ротора (л/об): 35 - Привод: 20 об/мин. Прямая трансмиссия. - Материал исполнения: Чугун - Уплотнения: С поддувом воздуха. - Исполнение: ATEX. - Производительность с учетом заполнения секторов ротора на 100%: 45,6 м3/ч. - Мощность: 0,75 кВт - Смесительная камера для присоединения к пневмопроводу с ответными фланцами(4 шт) – 2 ед. - Ответные фланцы для секторного затвора – 4 шт. 4. Пневмотранспортный трубопровод, состоящий из: - Труба бесшовная, Дн 168х5,0 стальная –42метра - Отвод специальный 10D, 900, Дн 168х5,0 стальной – 5 штук - Отвод специальный 10D, 390, Дн 168х5,0 стальной - 1 штука - Муфта Ду 175 мм, для герметичного соединения трубопровода встык без сварки – 20 штук.
